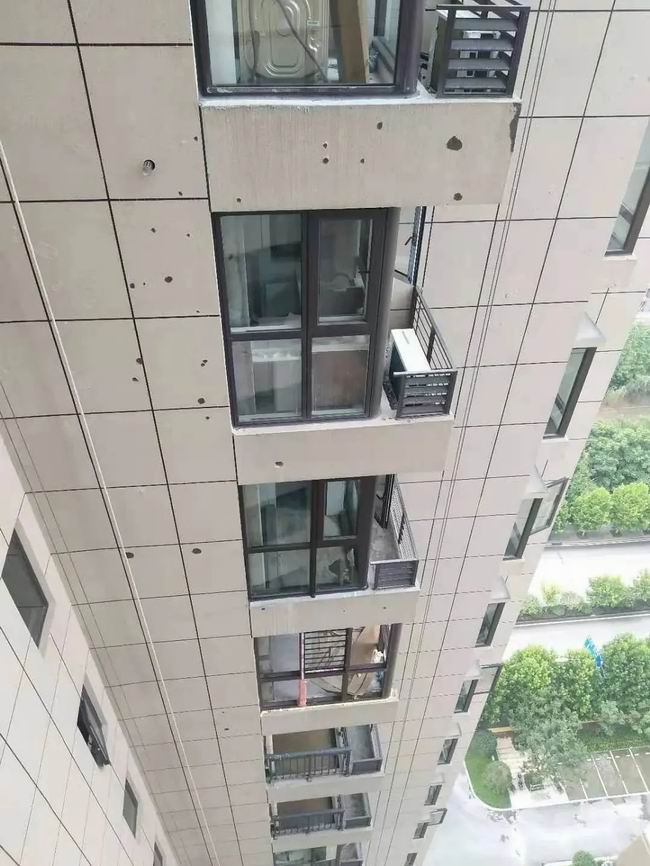

近日，由中鐵房地產(chǎn)集團長沙置業(yè)有限公司岳麓分公司建設的長沙梅溪青秀三期小區(qū)出現(xiàn)“千眼墻”引發(fā)熱烈關注。經(jīng)過檢測，該樓16層及以上混凝土骨料內(nèi)含有作坊加工破碎的鋼渣廢棄顆粒，嚴重影響房屋的結(jié)構(gòu)強度。
鋼渣是什么？鋼渣到底能不能作為混凝土的骨料？
其實，鋼渣是煉鋼過程中排放的工業(yè)廢渣。當前，我國是產(chǎn)鋼大國，但對于鋼渣的回收利用一直處于較低水平，綜合利用率僅在10%左右，相較于美德98%的有效利用率，仍有較大的追趕空間。
2020年9月，《中華人民共和國固體廢物污染環(huán)境防治法》正式施行。其中規(guī)定：固體廢物污染環(huán)境防治堅持減量化、資源化和無害化的原則。任何單位和個人都應當采取措施，減少固體廢物的產(chǎn)生量，促進固體廢物的綜合利用，降低固體廢物的危害性。
在綠色發(fā)展的趨勢下，鋼渣在某種程度上是一種放錯地方的資源。將鋼渣用作摻和料或骨料應用在混凝土中，既能減少工業(yè)廢渣對土地的占用和環(huán)境的污染，降低混凝土的材料成本，又符合固廢危廢減量化、資源化、無害化的政策引領。
加之，近幾年基礎設施和城市化建設，對混凝土的需求日益增多，經(jīng)過多年大規(guī)模開采，天然砂石資源逐漸減少?！吧笆療帷闭谥鸩阶呦蚋?潮。由于有著和天然砂石類似的強度，并存在一定的水硬膠凝性，且使用成本較低，鋼渣成為施工方青睞之選，頻頻應用于建筑工程中。
盡管政策利好，市場前景廣闊，但目前，鋼渣作為混凝土骨料使用仍存在不少問題。由于鋼渣易磨性差、活性組分的活性低、非活性組分的含量大、影響安定性的游離CaO和游離MgO含量較高，工程中使用鋼渣作為骨料會導致鋼渣骨料周圍混凝土的剝落與開裂，且開裂時間與程度具有很大的不確定性，難以預測。
清華大學土木工程系王強教授指出，將鋼渣用作混凝土骨料要非常慎重，至少要完成以下步驟，以確定鋼渣是否可用和較大摻量。
?。?）將鋼渣磨細成為鋼渣粉，鋼渣粉的安定性檢測合格（參照《鋼鐵渣粉》標準）；如果鋼渣粉的安定性不合格，那么鋼渣骨料不可用。
（2）隨機選取至少100顆鋼渣骨料進行壓蒸試驗（216℃、2MPa，至少6h），壓蒸后出現(xiàn)明顯開裂或破損的鋼渣顆粒比例小于5%。
?。?）蒸養(yǎng)和壓蒸試驗：如果有多個樣本，可以先進行蒸養(yǎng)試驗，如果蒸養(yǎng)試驗的結(jié)果不合格，那么沒必要再進行壓蒸試驗；如果樣本很少，可直接進行壓蒸試驗。用鋼渣骨料制備混凝土，養(yǎng)護至28d后進行蒸養(yǎng)試驗（蒸養(yǎng)溫度不低于80℃，蒸養(yǎng)時間不少于7d），蒸養(yǎng)后的混凝土無肉眼可見損傷。將通過蒸養(yǎng)試驗的混凝土進行壓蒸試驗（216℃、2MPa，至少6h），壓蒸后的混凝土無肉眼可見損傷，且強度降低幅度不超過10%。
同樣，針對鋼渣骨料引發(fā)的工程問題，東南大學材料學院教授張亞梅教授在“建筑垃圾資源化技術發(fā)展論壇”上呼吁業(yè)界以科學研究的結(jié)果指導固廢在混凝土中的應用；施工單位要加強對原材料性能的檢測，絕不貿(mào)然將不明來源、性能未知的固廢應用于混凝土中。
在此背景下，鋼渣等固廢減量化、資源化、無害化的發(fā)展需要相關研究、技術的加持，以及科研機構(gòu)、施工單位以及政府部門的共同努力。
