無論在公路工程中和橋梁工程中，混凝土是一種很常見的材料，那么混凝土的缺陷都有什么？遇到了常見的混凝土的質(zhì)量缺陷都應(yīng)該怎么處理？這兩個問題將在下面來給大家給出解答。
一、施工期質(zhì)量缺陷

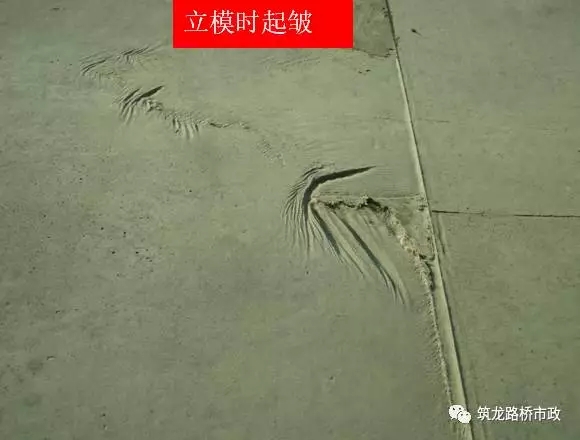

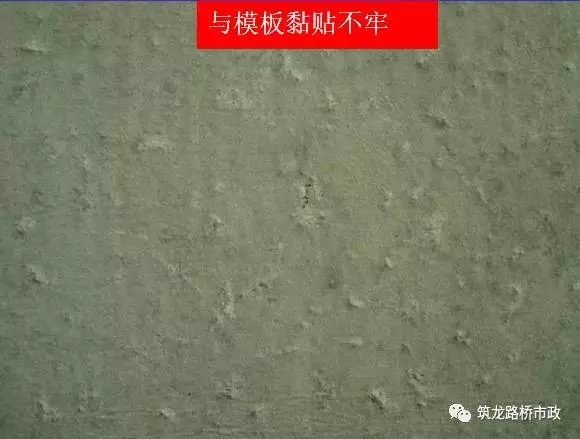

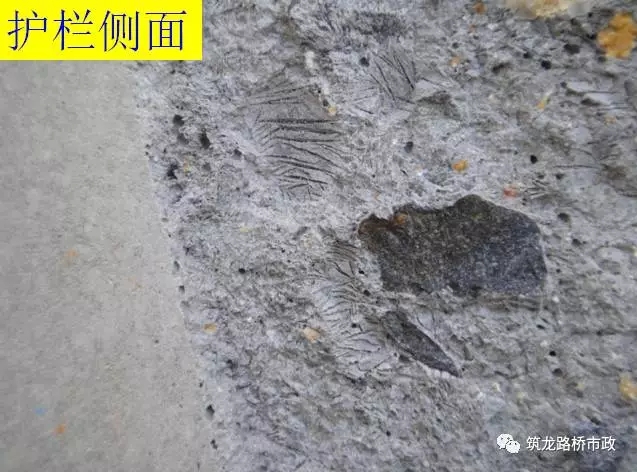

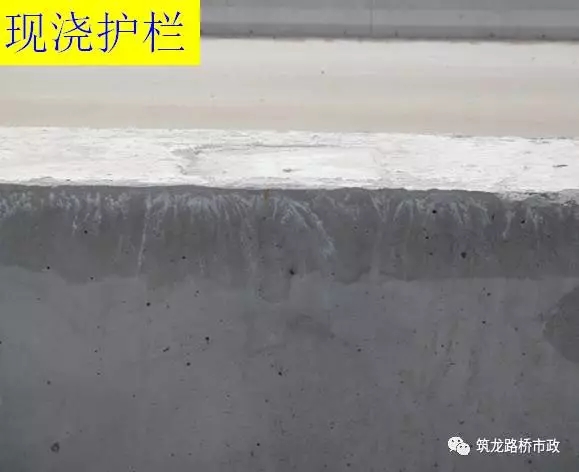

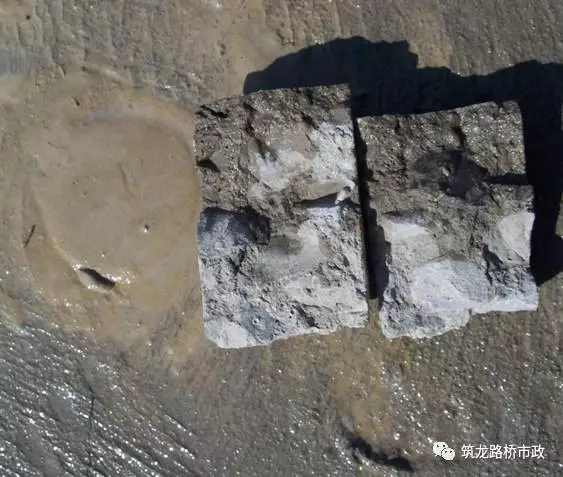

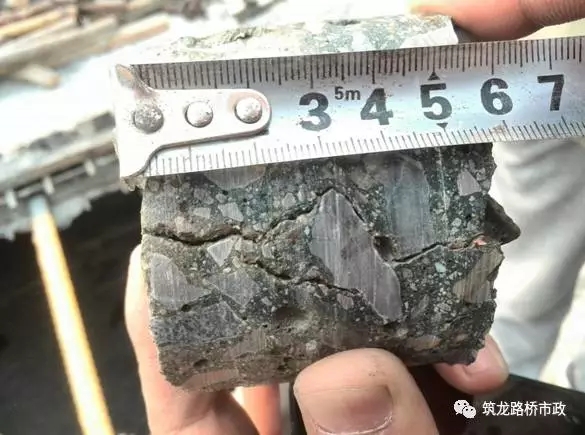

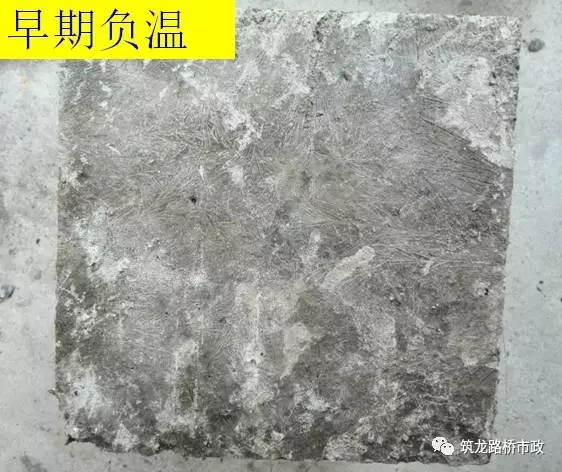

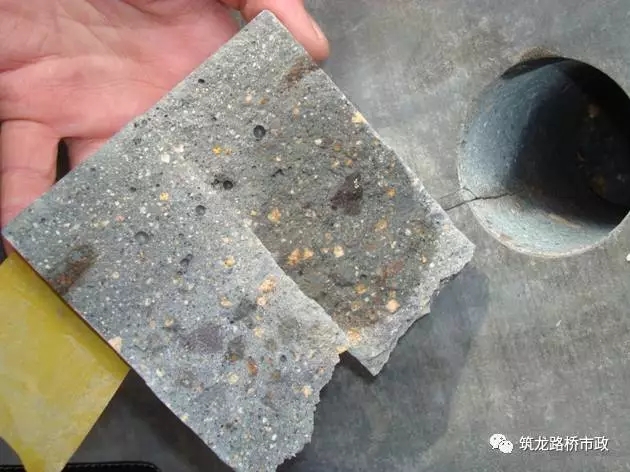

1.1澆筑完即遭受負(fù)溫凍壞
混凝土澆筑后隨即遭受較長時間的負(fù)溫，尤其是-5～-10℃，大量的自由水向結(jié)構(gòu)物表面、骨料表層匯集，形成透鏡狀冰晶，在隨后的齡期中，氣溫緩慢回升，冰晶融化且水分揮發(fā)，留下內(nèi)部缺陷，強度幾乎不可恢復(fù)，抗?jié)B性、抗凍性幾乎損失殆盡。

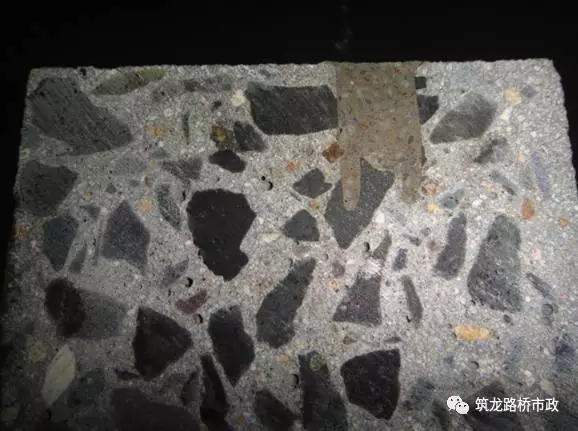

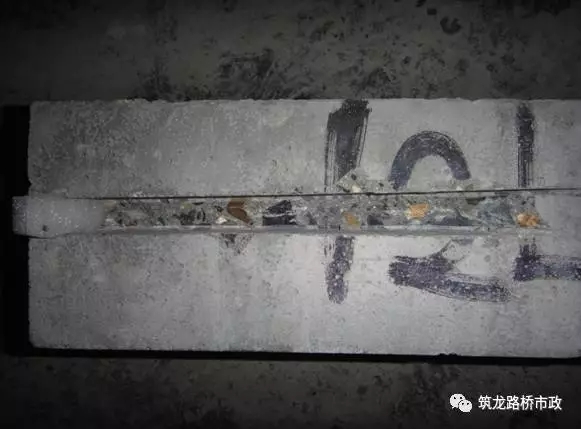

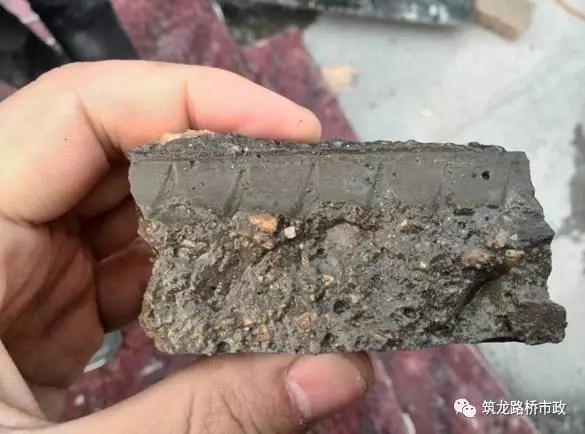

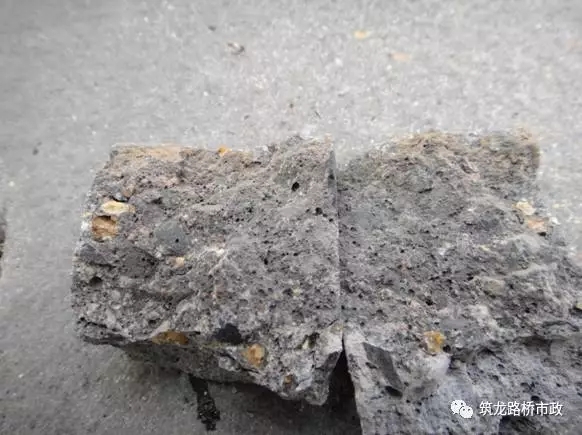

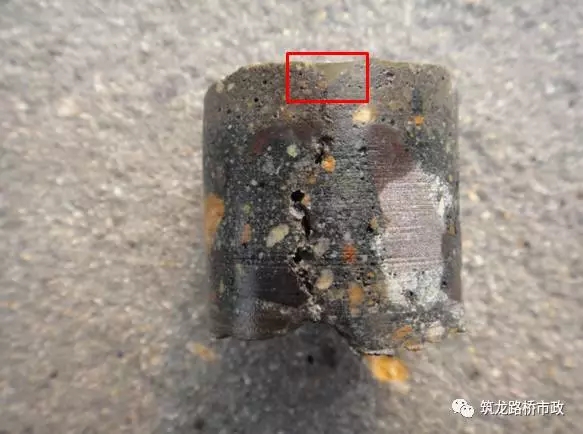

1.2終凝前遭受負(fù)溫凍壞
混凝土在終凝前遭受了-5～-10℃的低溫，便會在結(jié)構(gòu)物表面下一定深度形成冰晶，以局部隆起、鼓包、短寬裂縫為表象。即使氣溫回升，冰晶占據(jù)的空間也無法用均勻的漿體填充，耐久性能將受到嚴(yán)重降低。

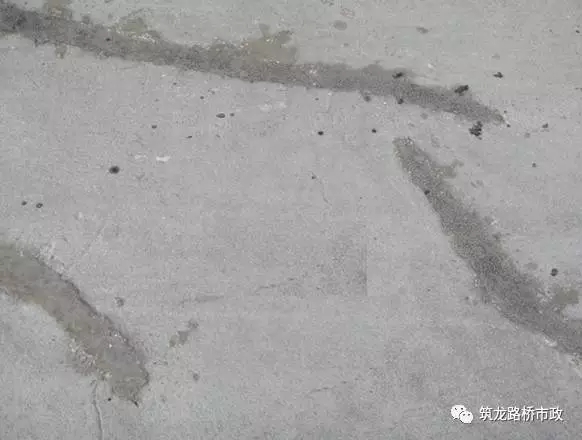

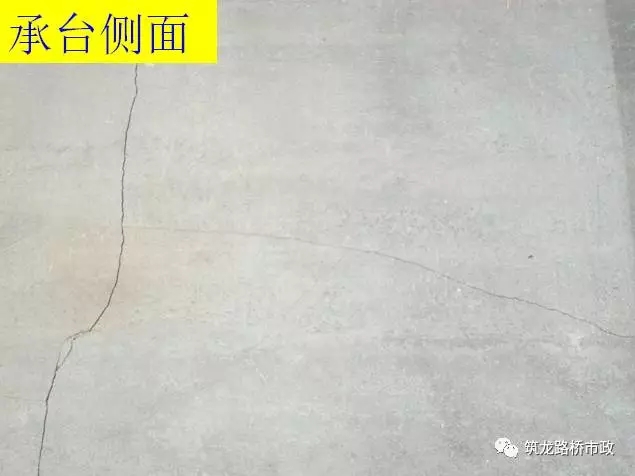

1.3水化溫峰時遭受負(fù)溫
大體積結(jié)構(gòu)的溫峰一般出現(xiàn)在澆筑后24-72小時，若在此時遭受較低負(fù)溫而且沒有必要的保溫措施，便會開裂。
配筋率低的結(jié)構(gòu)物，其裂縫的基本特征是稀、長、寬、深；配筋率高的，其裂縫基本特征是密、短、窄、深。

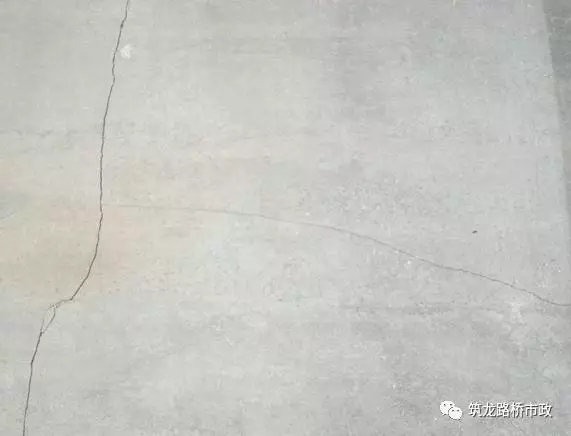

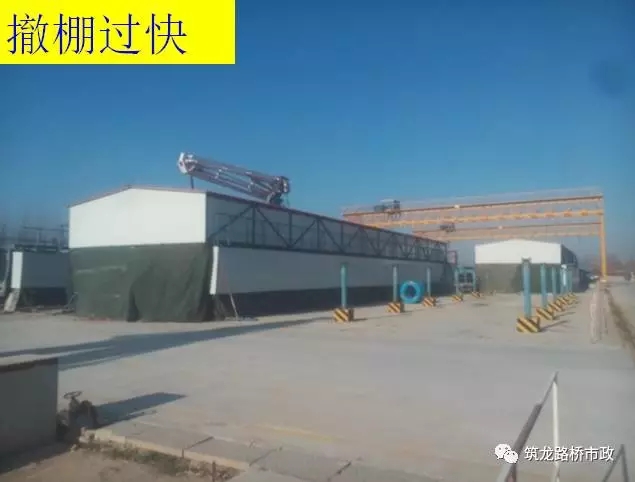

1.4冬季瞬間降溫過快

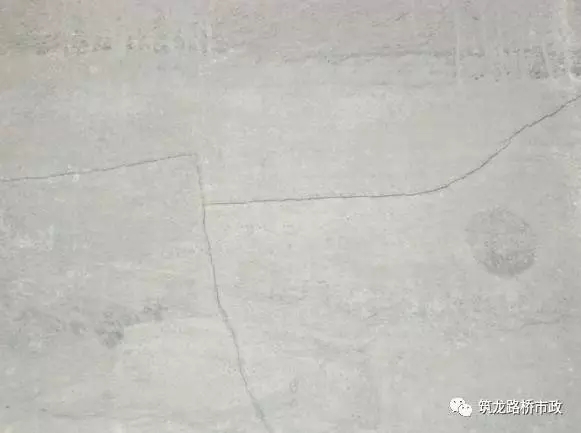

體積不大的結(jié)構(gòu)物，內(nèi)部溫度并不高，即使蒸養(yǎng)溫度不高（20度左右），但在冬季，若不注意撤除蒸養(yǎng)棚的時機，便會因為表面混凝土瞬間降溫過快，導(dǎo)致表面溫度裂縫，裂縫長度、寬度無規(guī)律，深度一般較淺。

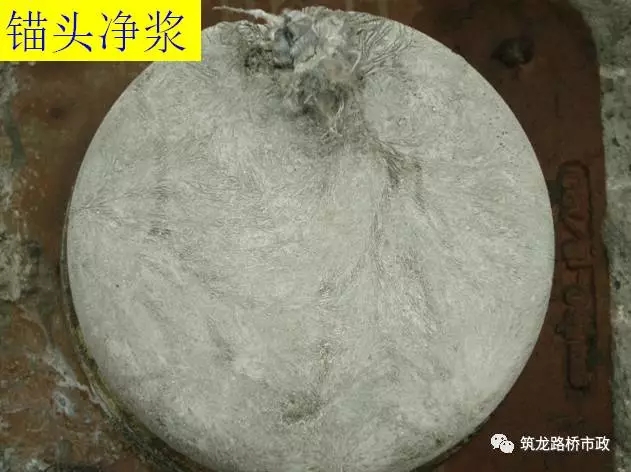

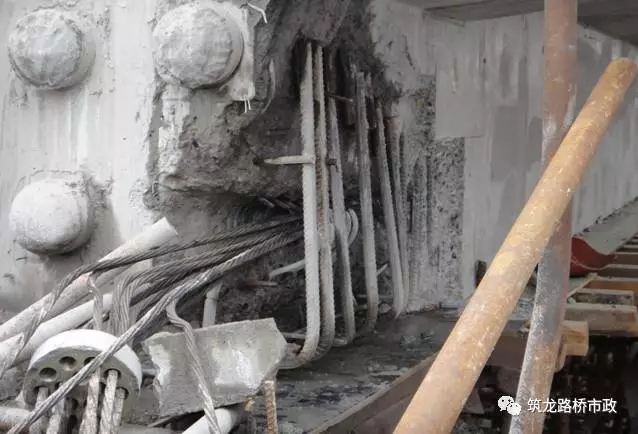

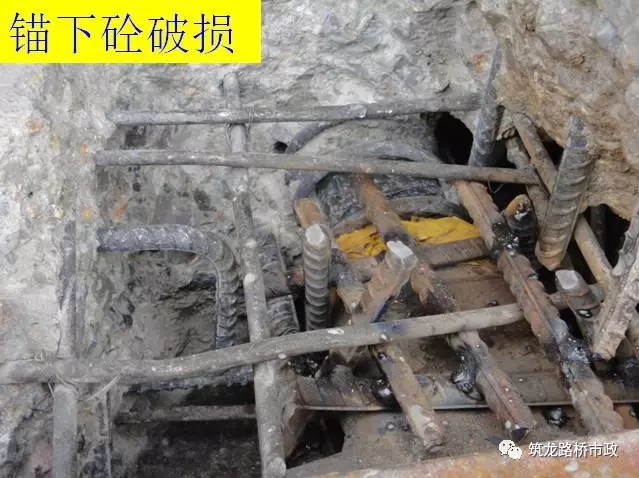

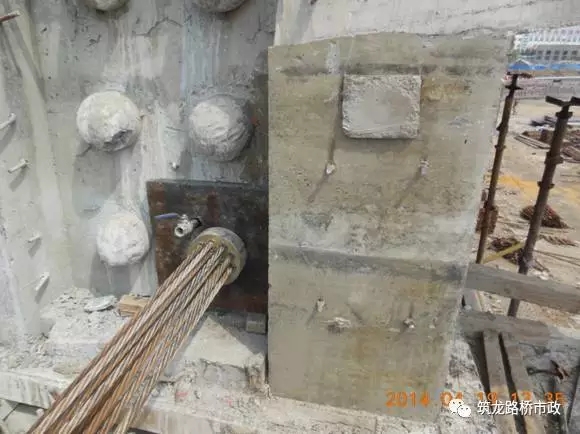

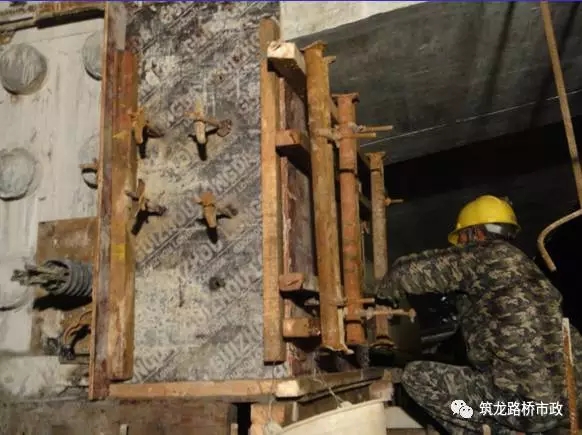

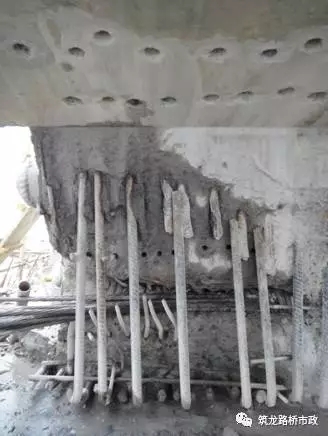

1.5錨下混凝土破損
處于梁端的錨墊板，模板往往多孔、異型、多螺栓，振搗大多不充分；
受位置限，持續(xù)保溫養(yǎng)護往往難以實現(xiàn)，覆蓋物接縫處容易開敞，溫度持續(xù)走低或者變化較大；
錨墊板下混凝土應(yīng)力為集中，在張拉過程中多因混凝土強度不足而崩裂凹陷。

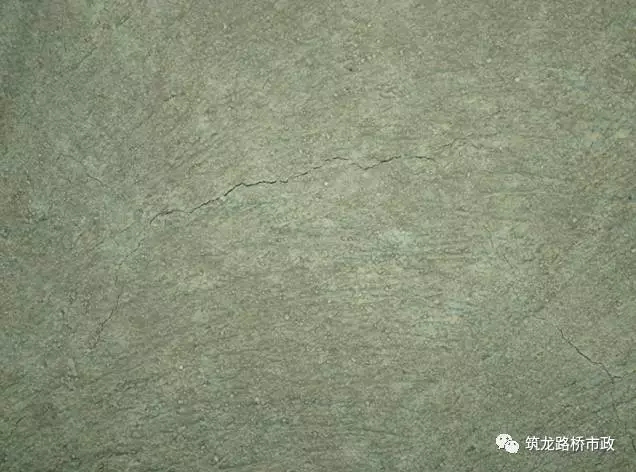

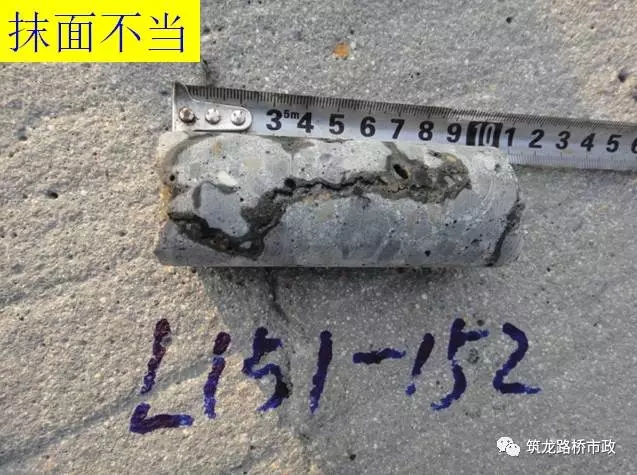

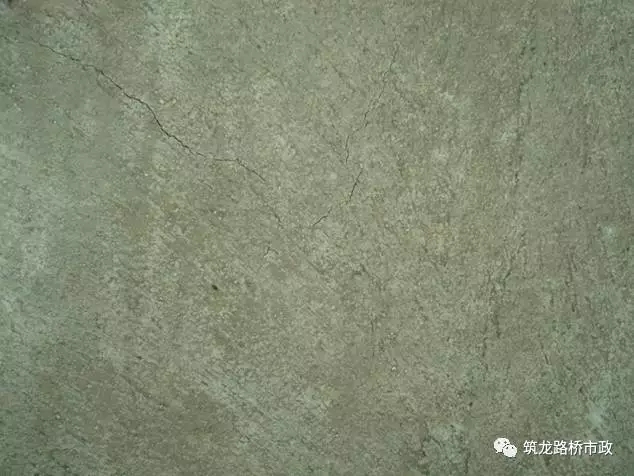

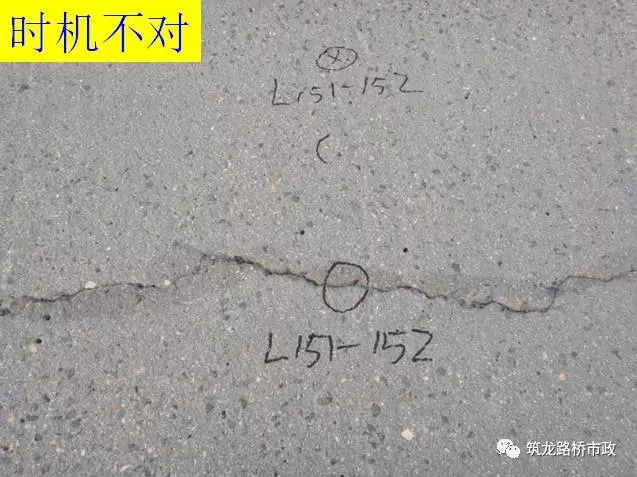

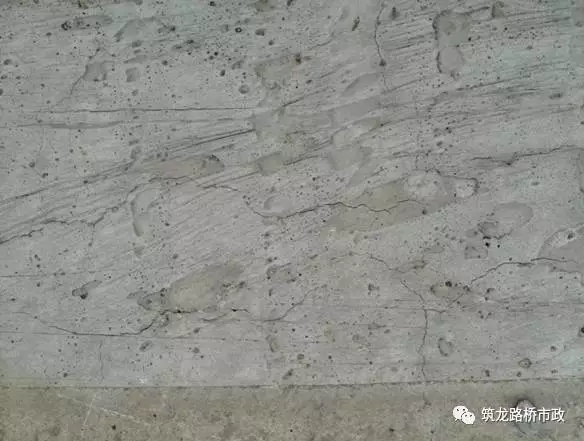

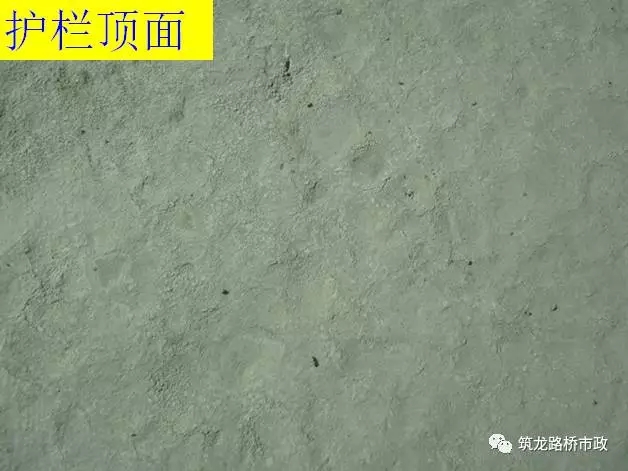

1.6抹面不當(dāng)引起開裂

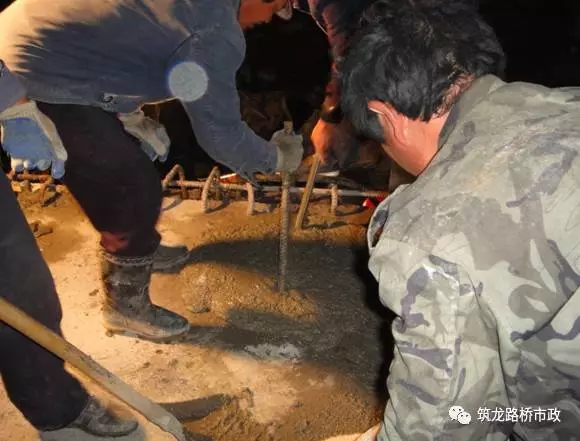

受低溫影響，化學(xué)外加劑效果降低、混凝土工作性變差、施工時間延長、各工序銜接效果差，從而導(dǎo)致澆筑面成型變得困難，在抹面過程中灑水（噴水）的現(xiàn)象比較常見，人工反復(fù)搓抹，致使裂縫寬度、深度發(fā)展。

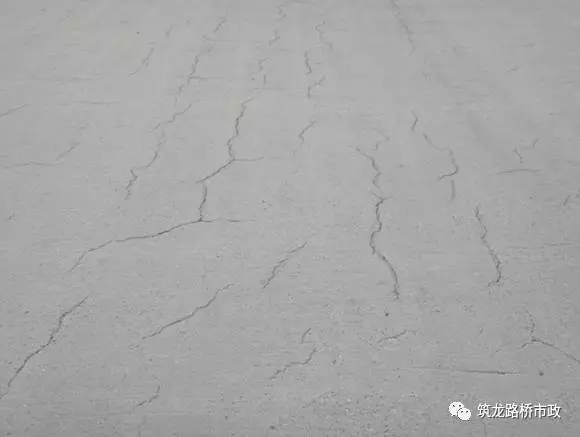

1.7大風(fēng)失水引起開裂
受大風(fēng)影響，表面混凝土水分散失很快，若此時未及時覆蓋養(yǎng)護或者抹面處理，混凝土?xí)蝻L(fēng)干失水而開裂，該裂縫大多發(fā)生在澆筑后的幾個小時之內(nèi)，裂縫長度不一，寬度不一、但大多穿透鋼筋。
1.8早齡期遭受氯鹽污染

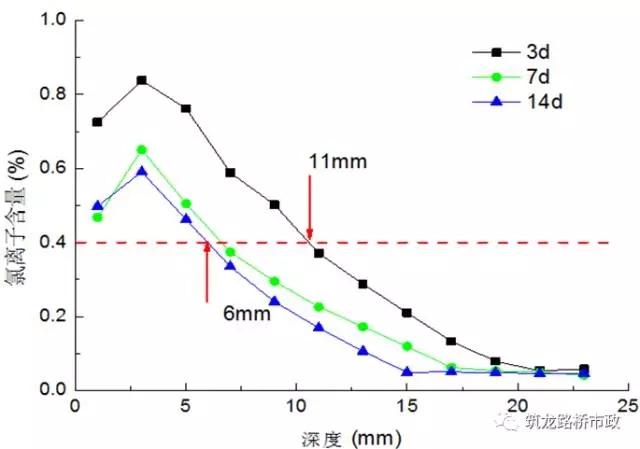

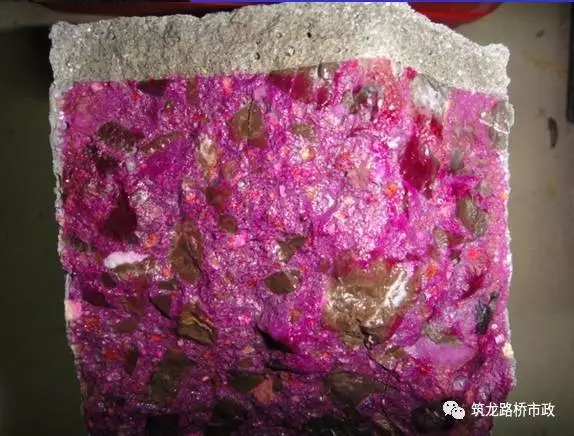

3d接觸海水，到180d時11mm處氯離子濃度已達0.4%，而14d接觸海水的，180d時濃度達到0.4%的深度僅有6mm，應(yīng)避免混凝土的早期污染。
二、幾種常見缺陷處理

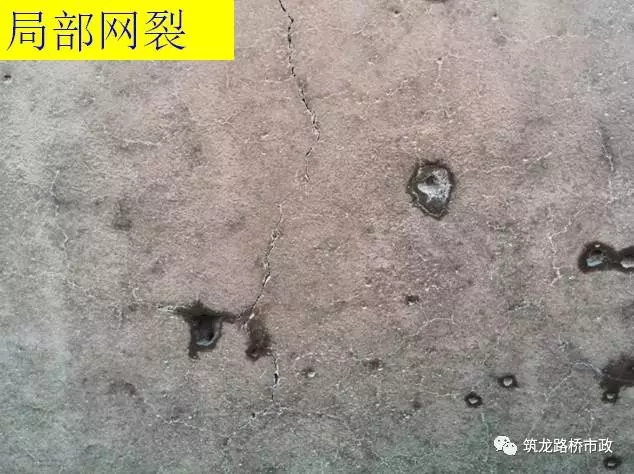

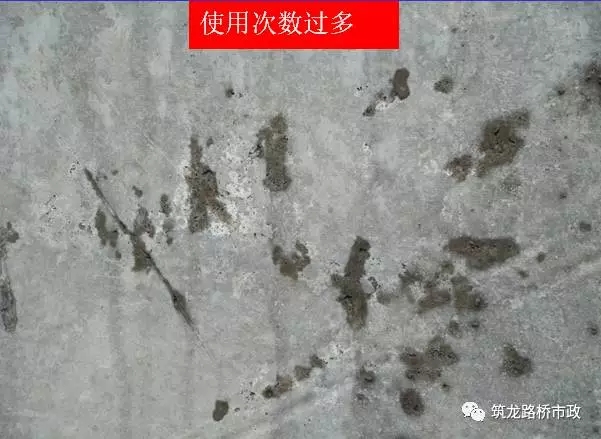

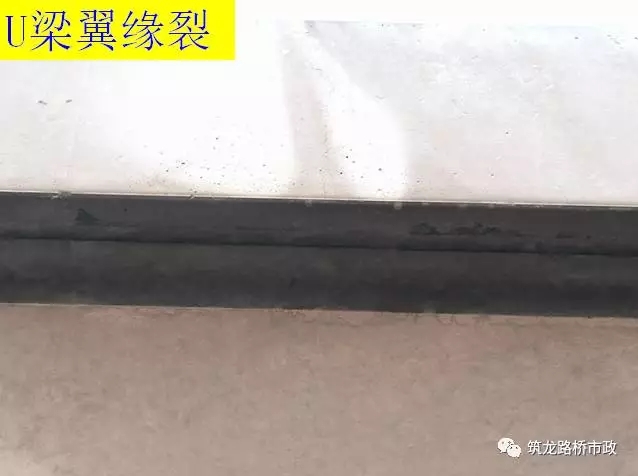

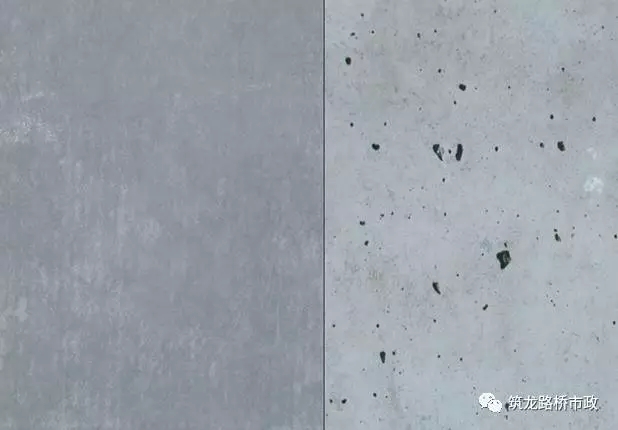

2.1混凝土外觀缺陷明顯

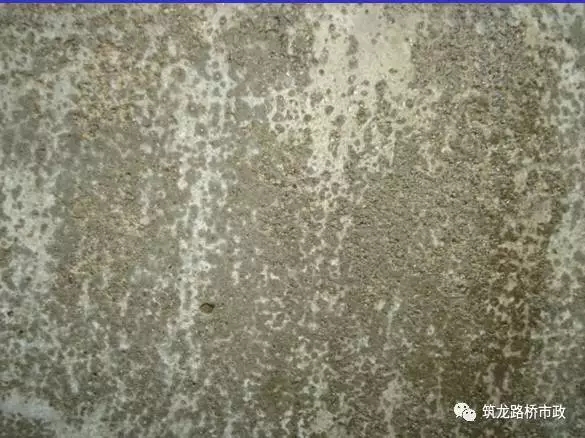

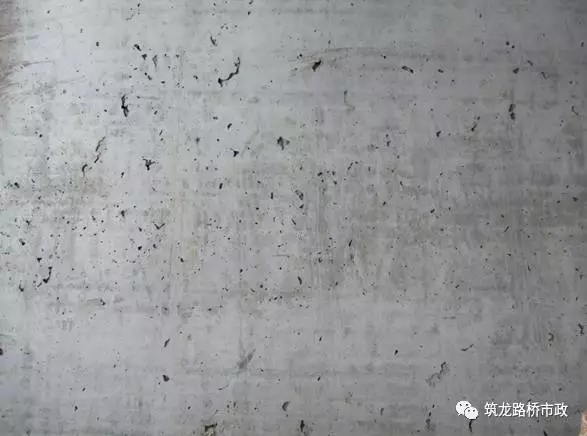

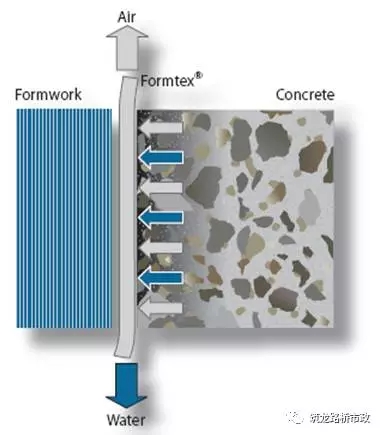

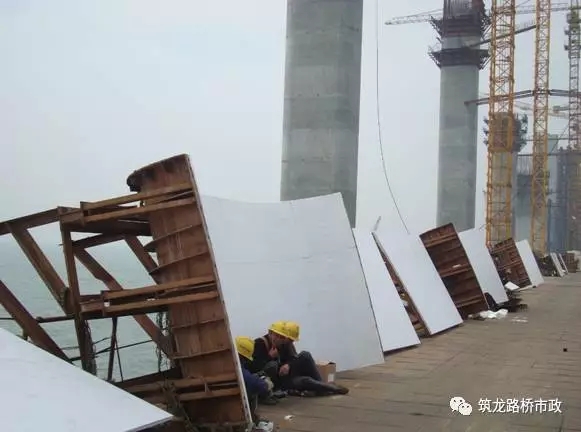

墻效應(yīng)導(dǎo)致表面多水、多氣，疏松、砂線等

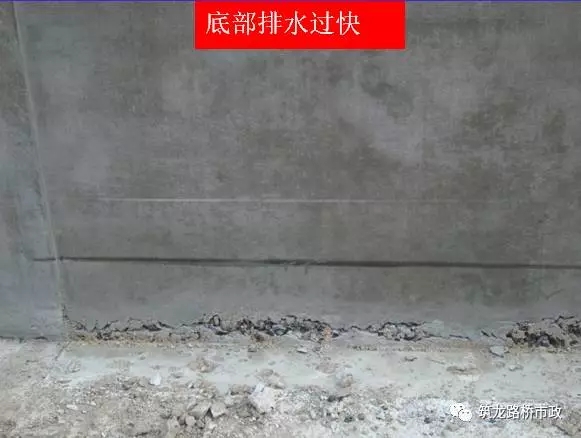

向下排水、向上排氣、細(xì)顆粒表面聚集

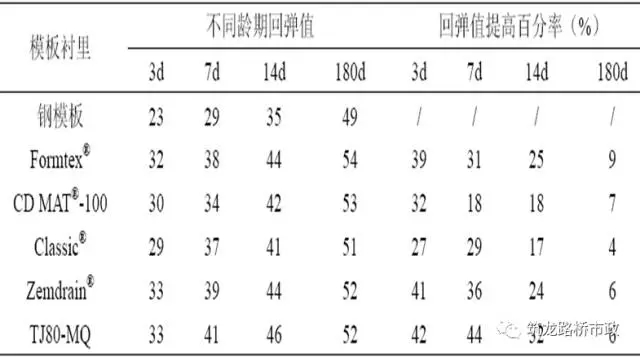

消除砂線、宏觀氣泡，提高表層質(zhì)量等
需要精細(xì)施工，否則負(fù)面作用明顯

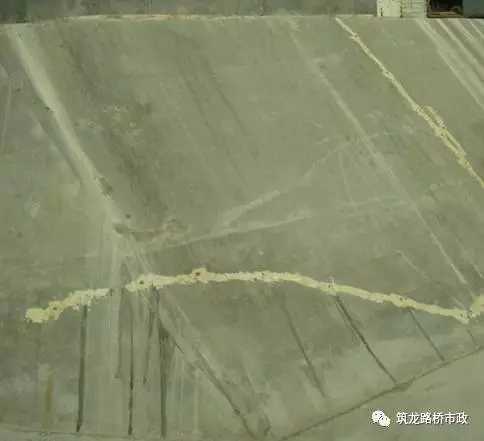

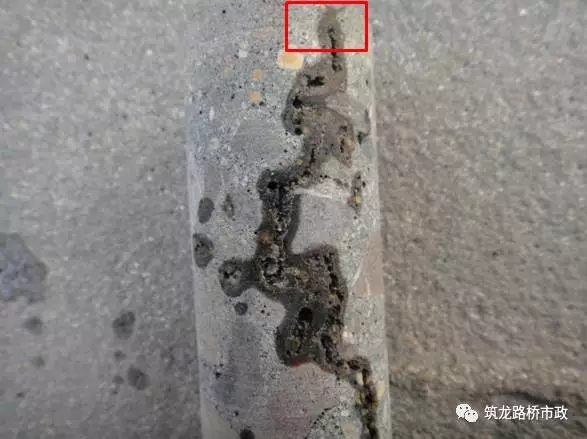

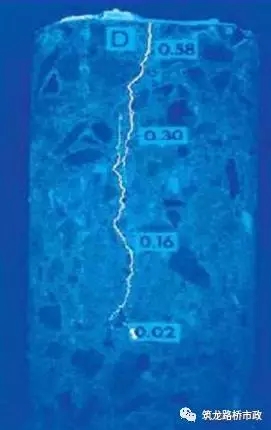

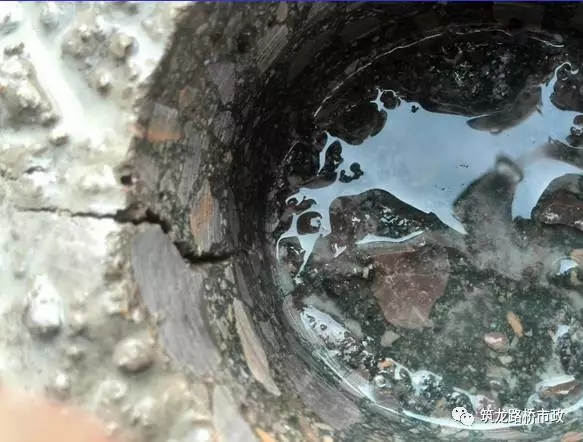

2.2大體積混凝土開裂

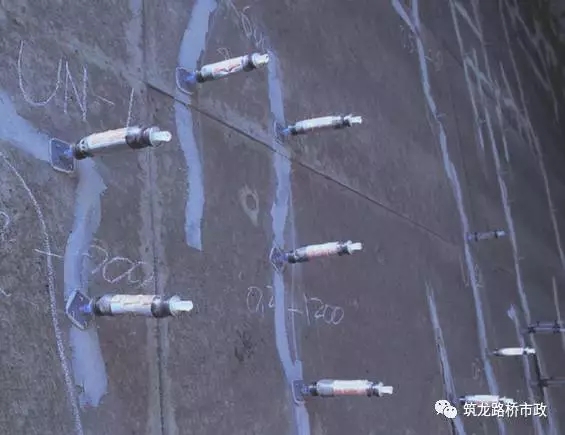

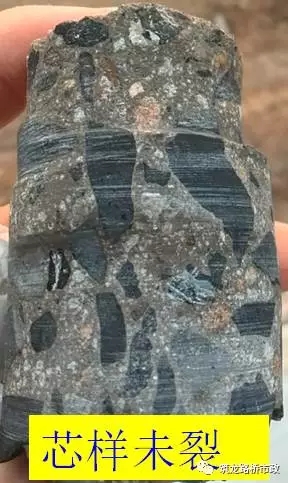

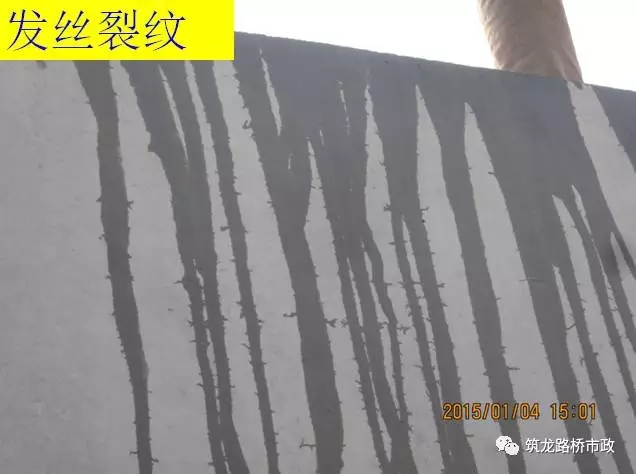

保護裂縫表面及內(nèi)部，免受水、粉塵的污染

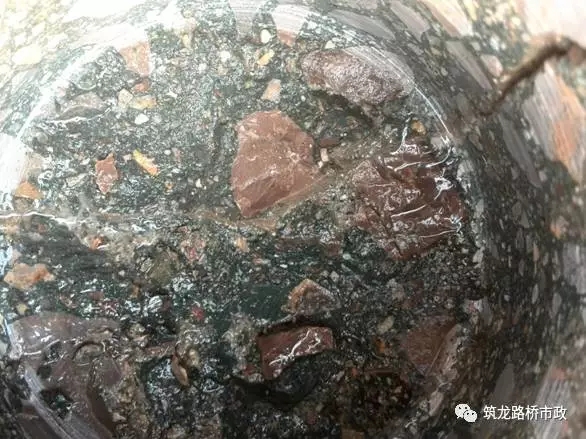

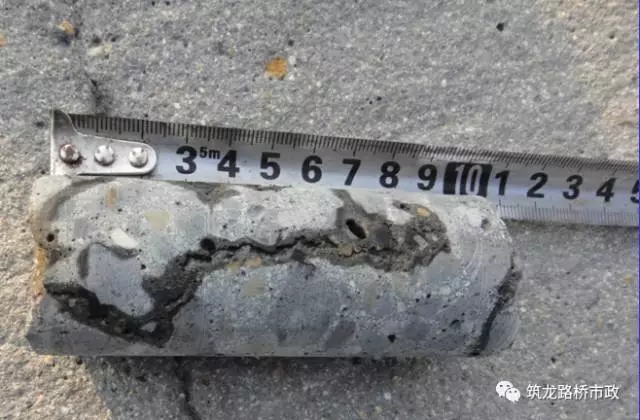

選擇低黏度、少填料的環(huán)氧樹脂灌縫材料

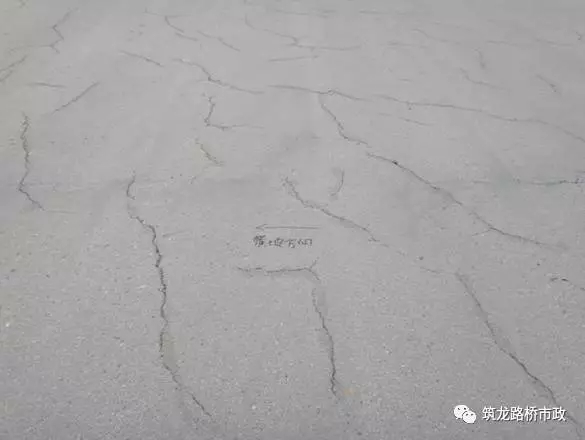

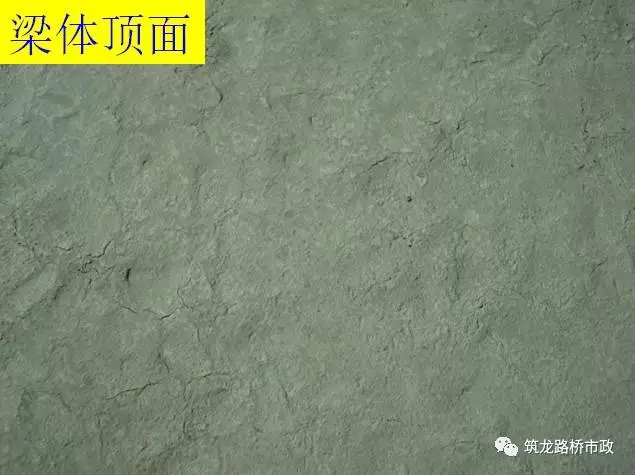

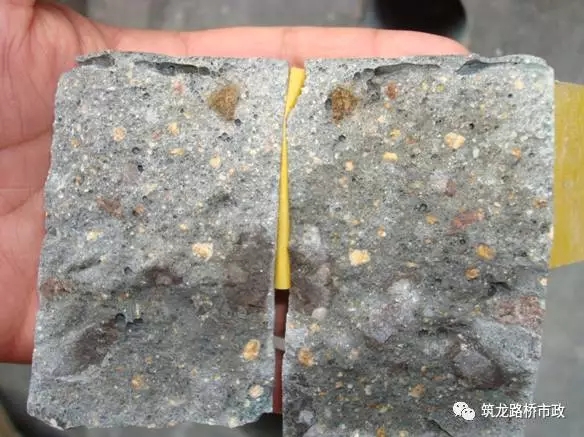

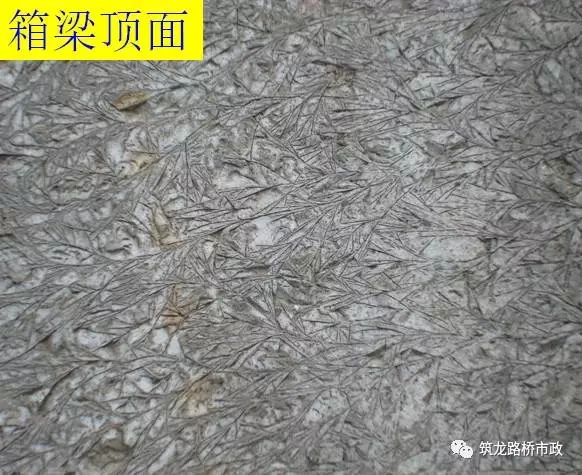

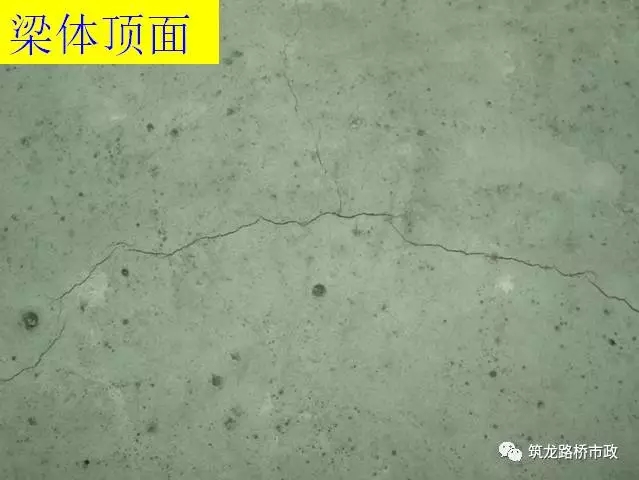

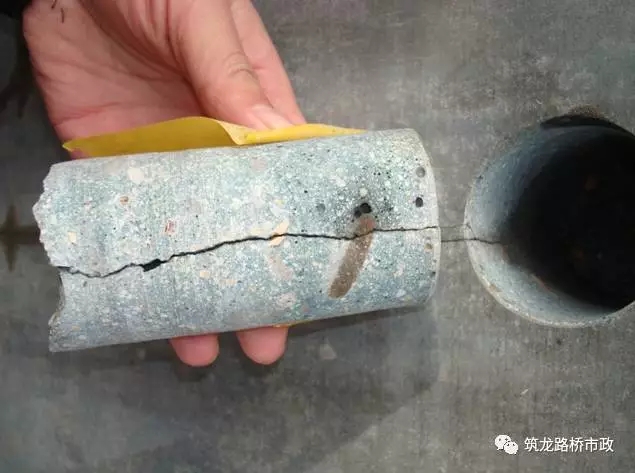

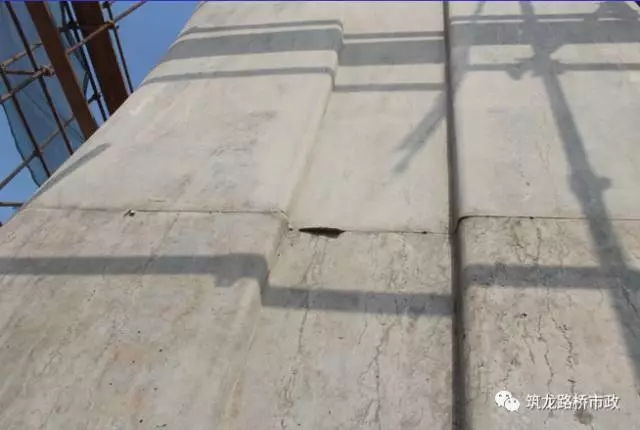

2.3箱梁頂面混凝土開裂

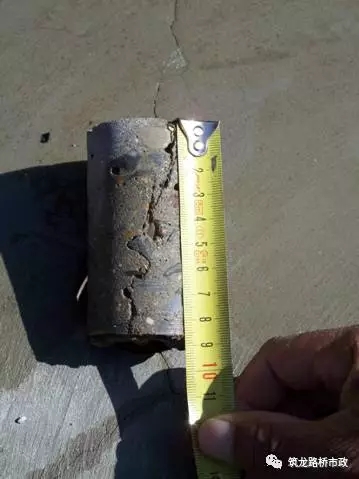

特征不明顯、界面不清晰、縱深不連續(xù)
縱深不連續(xù)，灌膠行不通

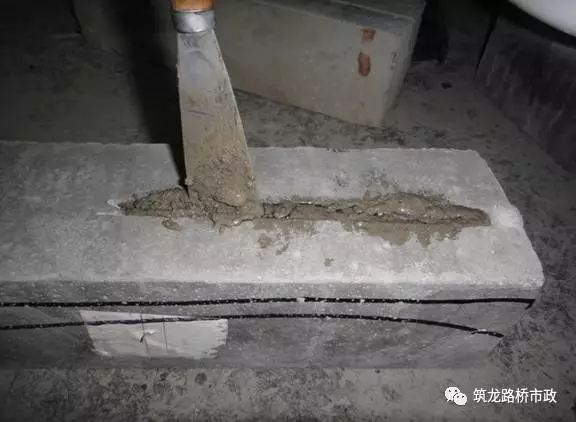

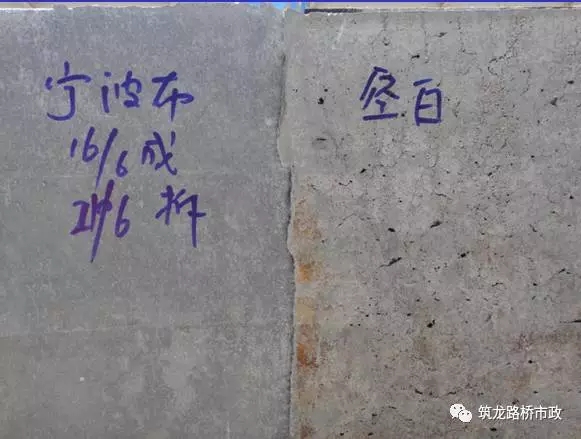

流動性、粘結(jié)性好；強度高、收縮低；耐久性好

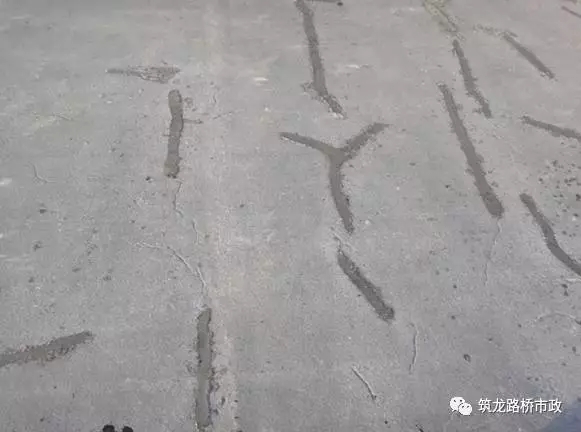

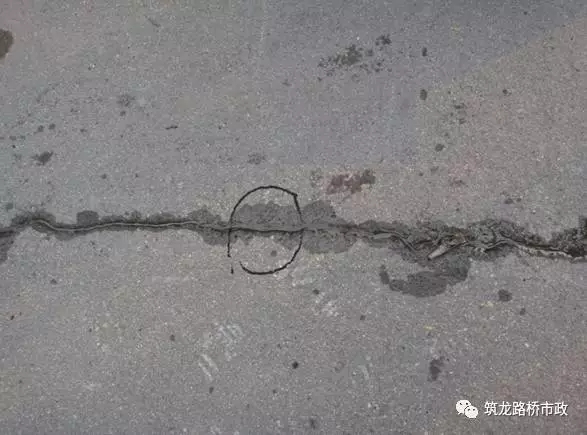

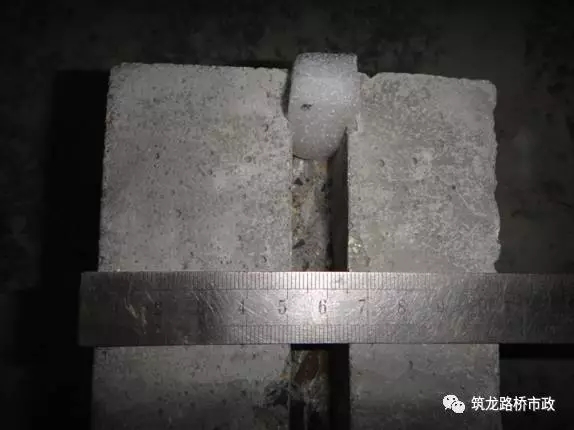

現(xiàn)場修復(fù)情況，寬3cm，深4cm左右

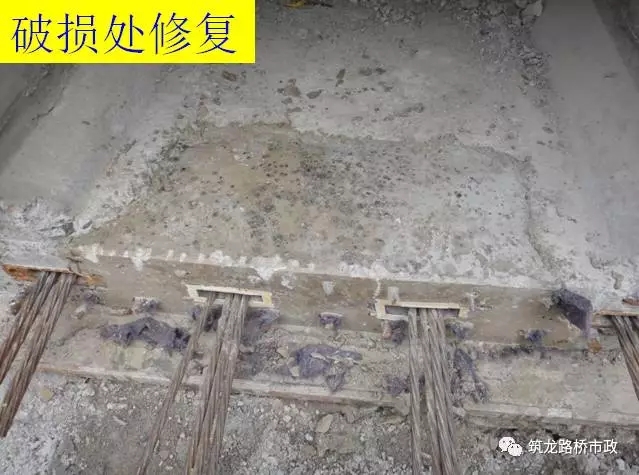

混凝土強度不夠、預(yù)應(yīng)力過張—混凝土崩裂
快硬高強(2h-40MPa,24h-60MPa)、低收縮
快硬高強(2h-40MPa,24h-60MPa)、低收縮結(jié)構(gòu)設(shè)計、材料設(shè)計、施工控制、運營維護的整個過程都非常重要,任一環(huán)節(jié)的缺失都會使前面所有的成果付之一炬并為后續(xù)工作帶來沉重的經(jīng)濟負(fù)擔(dān)。
來源：筑龍路橋市政
